Мощная сирена имитирует
звуковые сигналы, которыми оснащены служебные автомобили немецкой полиции.
Звук сирены хорошо знаком и слышен на больших расстояниях. Устройство
найдет применение в охранных системах, при изготовлении моделей и
модернизации игрушек, а также при создании различных звуковых эффектов во
время игр и озвучивании любительских фильмов.
Технические
характеристики.
Номинальное напряжение питания: 12,0
В.
Максимальная выходная мощность: 15 Вт.
Номинальное сопротивление
нагрузки: 8…32 Ом.
Максимальный ток нагрузки, не более: 1,5
А.
Минимальное напряжение питания, не менее: 9,0 В.

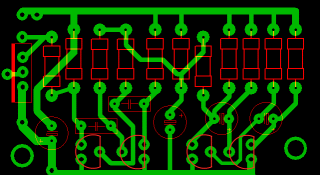

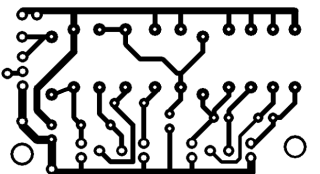

Размер печатной
платы: 55х30 мм.
Устройство, безусловно, будет интересно и полезно
для знакомства с радиоэлектроникой и получения опыта сборки и настройки
устройства.
Краткое описание.
Сирена
выполнена на основе двух симметричных мультивибраторов и мощного выходного
каскада. Для получения специфического звучания устройства первый
мультивибратор (VT1, VT2 BC547) управляет частотой работы второго
мультивибратора (VT3, VT4 BC547). Рабочая частота мультивибраторов
определяется номиналами резисторов и конденсаторов (R2, R3, C1, C2 и R8,
R9, C4, C5 - соответственно для первого и второго мультивибраторов).
Первый мультивибратор совместно с элементами R5, R6, C3 управляет
скоростью и диапазоном изменения частоты второго мультивибратора.
Транзистор VT5 КТ829А применяется в качестве усилителя
мощности.
Правильно собранное устройство в настройке не
нуждается.
Рекомендации по применению устройства.
1.Для
питания устройства необходим источник питания, обеспечивающий выходное
напряжение 9,0…14,0 В и ток, не менее 1,5 А. Питание подается на выводы
1 (-) и
4 (+)
Изменение напряжения
питания приводит к изменению тональности сирены.
2.Во избежание
перегрева и выхода из строя транзистора VT5, его необходимо установить на
радиатор, площадью не менее 40 см2.
3.При необходимости подачи
сигнала сирены на дополнительный усилитель низкой частоты или его записи
на магнитофон, во избежание перегрузки входных каскадов Вашей аппаратуры,
необходимо использовать дополнительный выход 2, уровень сигнала на котором
не превышает 500 мВ.
