Прислал - Кеша Артемов.
Опубликовано
31.07.2008.
Сначала этот передатчик собрал мой друг. Ему он
понравился и показал мне. Так он стал моим любимым передатчиком. Я
собирал его несколько раз. Дальность передачи лично у меня была
около 20 метров. У моего друга - примерно 30 метров. Короче, с 6
этажа он добивал минимум до второго этажа, и это, если учесть стенки
и т.д.
Чувствительность микрофона у меня примерно 3 метра, а у
друга - около 5 метров.

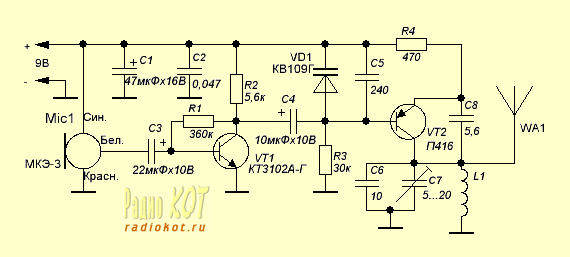

Схема:
Вместо VT2 лучше поставить ГТ308. У него больше
коэффициент усиления. И вообще, лучше брать транзисторы с большим
коэффициентом усиления (терпимо 100-200, хорошо 300-400, прекрасно
500). КТ3102 можно попробовать заменить на какой-нибудь другой,
например, BC547. В крайнем случае, поставьте КТ315, тоже работает
(правда не так хорошо как КТ3102). Делал все это добро на куске
текстолита расчерченного полотном по металлу. Рисунок представить не
могу - куда-то потерялся.
Принимал сигнал на самый обычный
приемник.
Катушка LI - содержит 6 витков провода ПЭВ-2 0,5 мм и
намотана на каркасе диаметром 4 мм
Собрал, включил, сразу поймал
сигнал и стал крутить конденсатор, чтобы установить частоту
передатчика где-нибудь в промежутке между радиостанциями. Вот
кажется и все.
